TN363 平板天线（225MHz～500MHz）

产品介绍

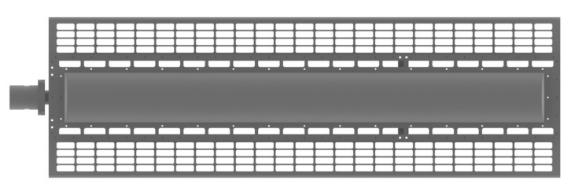

TN363 平板天线（225MHz～500MHz）

产品概述

TN363天线由1×9个宽带振子单元和反射板及合成器组成，上下分成3块组装而成，具有较强的方向性。主要用于225～500MHz超短通信数据链信号及侦察、控守及时差定位，适用于固定阵地。方位面波束宽度40°～72°俯仰面波束宽度7.5°～18°，低频段宽，高频段窄，安装方式、射频接口等可定制。

主要技术指标

频率范围	225MHz～500MHz
极化方式	双极化（垂直极化&水平极化）
阻抗特性	50Ω
电压驻波比	≤2.5（TYP.）
增益	垂直极化方向：≥13dBi（TYP.）
	水平极化方向：≥17dBi（TYP.）
射频接口	N-K
工作温度	-40℃～+60℃
储存温度	-55℃～+70℃
结构尺寸（长×宽）	3600mm×1200mm
重量	≤200kg
