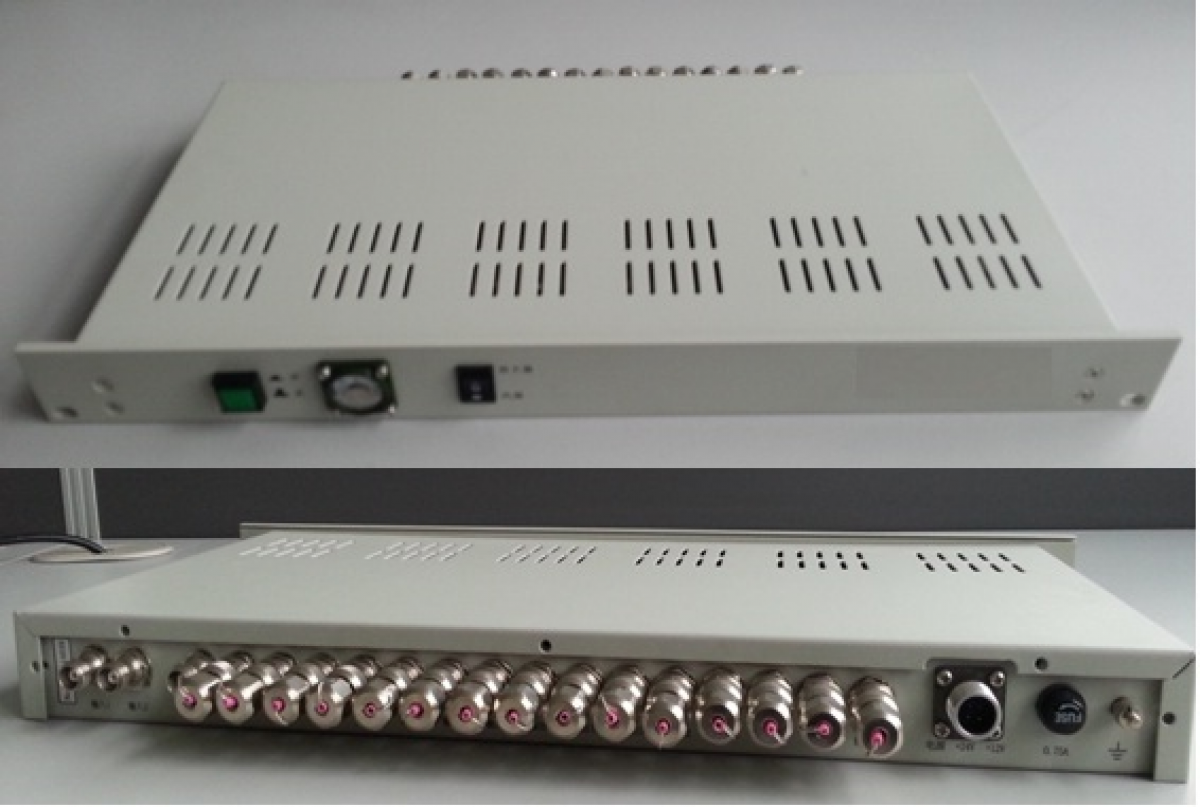

TN601测向天线共用器(1.5MHz～30MHz)

产品概述

TN601 测向天线共用器是一种低噪声、低失真的宽频带共用器。它串接在天线和接收机之间，用来放大信号功率，使信号通过一副天线无损耗的提供给多部接收机工作。TN616A（1 进 8 出）、TN616B（1 进 20 出）为标准机型，同时我们可以根据客户的实际需求对输出路数做相应的变动。

应用领域

● 无线电监测、侦察、无线电频谱管理

主要特点

●   低噪声、低失真

●  标准机型

主要技术指标

内容	TN601A	TN601B
频率范围	1.5MHz～30MHz	1.5MHz～30MHz
输入阻抗	50 欧姆非平衡输入	50 欧姆非平衡输入
输出阻抗	75 欧姆平衡输入	75 欧姆平衡输入
输出路数	8 路	16 路
VSWR	≤1.5	≤1.5
增益	6.5±1dB	3.5±1dB
噪声系数	≤6dB	≤6dB
路间隔离度	≥35dB	≥35dB
输入 1dB 压缩点	≥12dBm	≥12dBm
输出二阶截点 IP2	≥75dBm	≥75dBm
输出三阶截点 IP3	≥35dBm	≥35dBm
部间一致性	≤1dB	≤1dB
路间幅度一致性	≤0.7dB	≤0.7dB
相位一致性（路间、部间）	≤1.5°(5-25MHz	≤1.5°(5-25MHz)
	≤3°(其他)	≤3°(其他)
共模抑制比	≥40dB （平衡输入）	≥40dB （平衡输入）
