TN608 中短波8路共用器（0.5MHz～108MHz）

产品介绍

TN608 中短波8路共用器（0.5MHz～108MHz）

产品概述

8路中短波侦收共用器是串接在天线和接收机之间的天线共用设备，实现了多部接收机使用同一副天线，提高了天线的利用率，降低了短波天线系统成本。，该设备具有电路简单可靠、成本低、性能价格比高的特点。天线共用器具有射频输入电路保护，防止共用器输入连接器上的高射频电压损坏，设置有防雷电感应设计，防止雷电对设备造成损坏。

技术要求

2.1.1  频率范围：0.5MHz～108MHz

2.1.2  输入阻抗：50Ω

2.1.3  输出阻抗：50Ω

2.1.4  电压驻波比VSWR：输入≤1.5；   输出≤1.5

2.1.5  增益：≥0dB

2.1.6  输入1dB压缩点: ≥8dBm

2.1.7  二阶截点IP2: ≥50dBm

2.1.8  三阶截点IP3: ≥30dBm

2.1.9 输出端口路间隔离度≥30dB

3.2.0 输入输出接口形式：N-50K,

3.2.1工作电压：220V±10%,，50Hz±5%,三芯航空插头结构（1火2地3零）

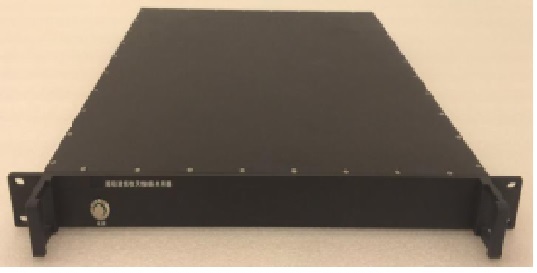

3.2.2 结构特征：标准1U机箱，重量≤8kg。颜色：灰黑色

3.4  工作温度：-5℃～+45℃；存储温度：-50℃～+65℃；
