TN621中短波天线交换矩阵(0.5MHz～30MHz)

产品介绍

TN621中短波天线交换矩阵(0.5MHz～30MHz)

产品概述

TN621中短波天线交换矩阵是串接在 8 副天线和 16部接收机之间的天线共用设备，实现了 16 部接收机同 8副天线之间的全交换。与传统的交换设备比较，该设备实现了真正任意交换，具有开关容量大、电路稳定可靠、成本低、性能价格比高、体积小、耗电低的特点。

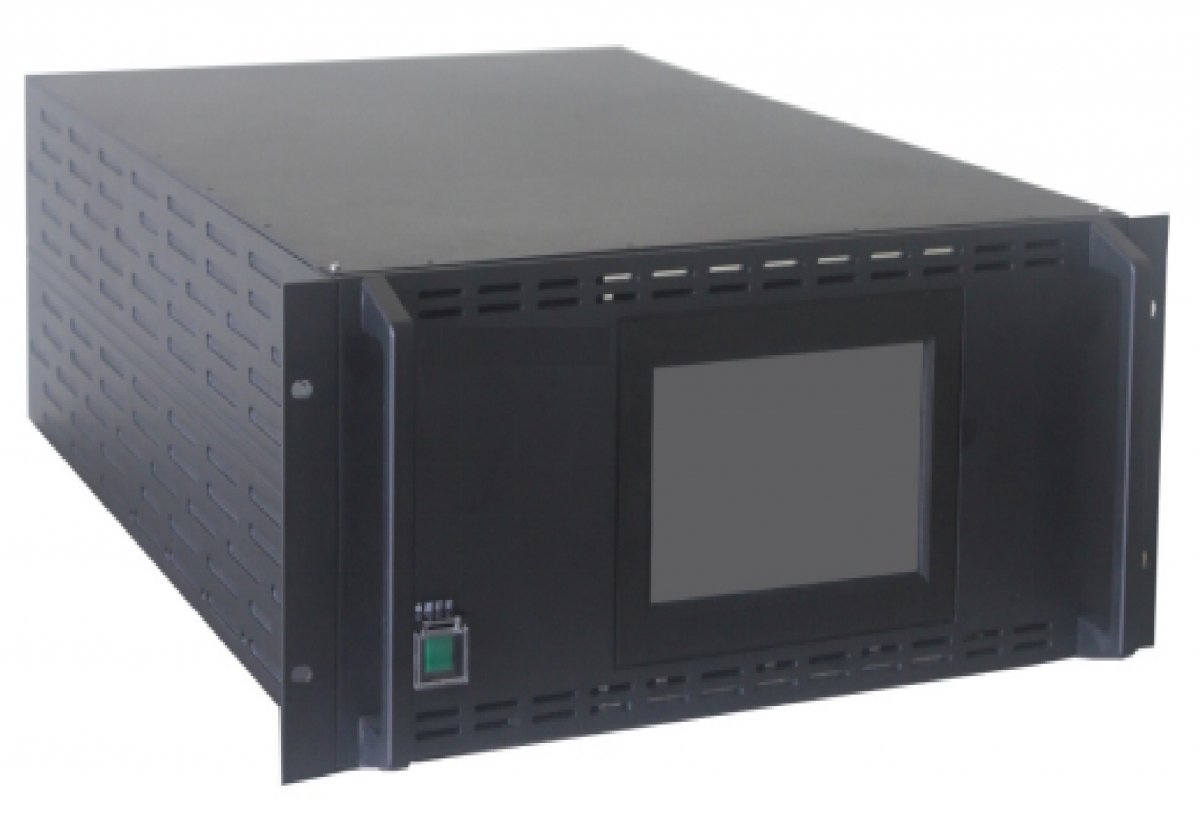

本机采用标准 4U 机箱 ，外型尺寸为：482.6×177×550（mm）；机箱充分考虑了通风、散热、防尘、屏蔽的需要，前后面板、上下盖板都可以打开，从而为检测、维修带来了便捷。标准类型为（8x16交换矩阵；16x32交换矩阵）同时可以根据用户的需求做接入和输出端路数调整。

应用领域

● 无线电监测、侦察、无线电频谱管理

主要特点

●   开关容量大、电路稳定可靠；

●   成本低、性能价格比高、体积小；

●   耗电低

●  标准机型

主要技术指标

内容	TN621	备注
频率范围	0.5MHz～30MHz
输入输出路数	8 输入/16 输出	全交换
输出端口隔离度	≥40dB （同输入）
	≥82dB （不同输入）
输入输出通断隔离度	≥90dB
输入到输入隔离度	≥75dB
输出到输入隔离度	≥35dB
噪声系数	≤6dB
二阶截点	≥75dBm
三阶截点	≥35dBm
系统增益	≥5dB
切换速度	≤100ms
输入出驻波系数	≤1.5
输出幅度一致性	±0.5dB
控制接口	CAN 总线/Y4-4ZJBM
高频信号接口	输入：N 型、输出：TNC 型
