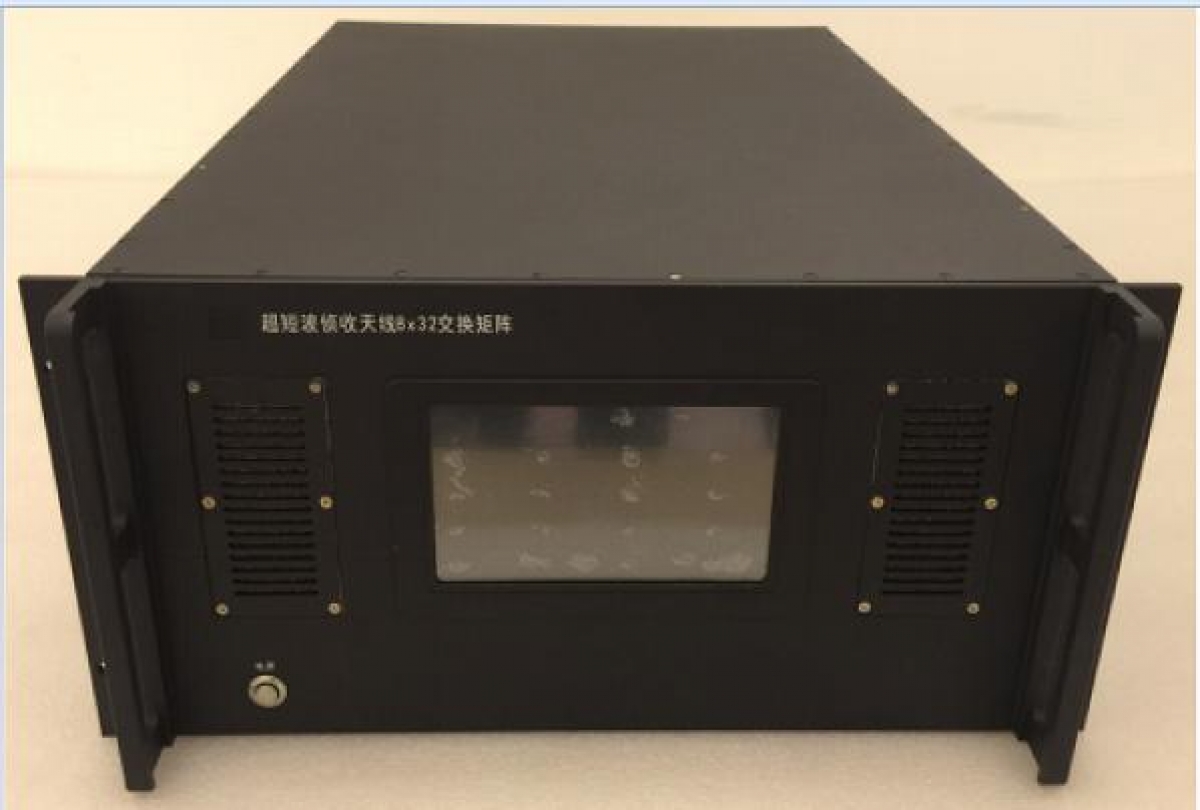

TN627超短波侦收天线8X32交换矩阵（30MHz～1350MHz）

产品介绍

TN627超短波侦收天线8X32交换矩阵（30MHz～1350MHz）

产品概述

TN627超短波侦收天线8X32交换矩阵是串接在8部天线和32副接收机之间的天线共用设备，实现了30 MHz～1350MHz信号的任意切换。可以根据用户的需求做接入和输出端路数调整。

应用领域

● 无线电频谱管理

● 超短波天线需要共用和分配的相关领域

主要特点

● 低噪声，高灵敏度；

● 动态范围大，信号失真小；

● 路间隔离度高，抗干扰能力强；

● 系统全交换；

● 系统控制网络化；

● 远程控制；

● 良好的面板设计；

● 信号通道高速切换；

● 提供网络与串口两种控制接口。

● 掉电自动数据保存和上电自动恢复。

主要技术指标

1) 频率范围：30MH～1350MHz；

2) 增益：0±2dB；

3) 增益斜率：≤0.05/MHz；

4) 带内波动：≤±2dB；

5) 输入输出驻波：≤1.8；

6) 输入P-1dB：≥10dBm；

7) 输出三阶截点：≥22dBm；

8) 输出二阶截点：≥35dBm；

9) 噪声系数：≤9dB（典型值）；

10) 输出/输出间隔离度：≥75dB（不同输入）；

11) 输出/输出间隔离度：≥20dB（同输入）；

12) 输入输出物理接口：N-50K；

13) 输入输出阻抗：50Ω；

14) 本地控制：前面板LCD触摸屏；

15) 远程控制：网络接口RJ-45（10M/100M自适应）、串口RS422+RS232

16) 供电：220V±10%，50Hz±10%（符合“三防”标准的三芯航空插座）；

17) 功耗：≤150W；

18) 工作温度：0℃～+45℃；

存储温度：-55℃～+70℃；
