TN631型6×16矩阵开关

产品介绍

TN631型6×16矩阵开关

产品概述

 TN631型6×16 矩阵开关由射频组件、控制电路、电源和机箱四部份组成。其中射频部分由6个（放大器+1分16等功率分配器）组件、16个单刀六掷开关组成，每个单刀六掷开关的六个输入分别6个（放大器+1分16等功率分配器）组件中一个的一路输出相连，控制电路系统与16个单刀六掷开关的驱动器相连，控制电路系统分为本机控制和遥控控制两种方式，通过本机控制或遥控控制实现对16个单刀六掷开输入接口的选择。电源为一个DC/DC变换器，实现对输入电压+28V变为放大器和开关所需工作电压。在机箱前面板上有4×4操作键盘和数码显示，可显示控制方式、输入输出连接状态；遥控在机箱后面板用RS232接口方式控制 。

结构特征:

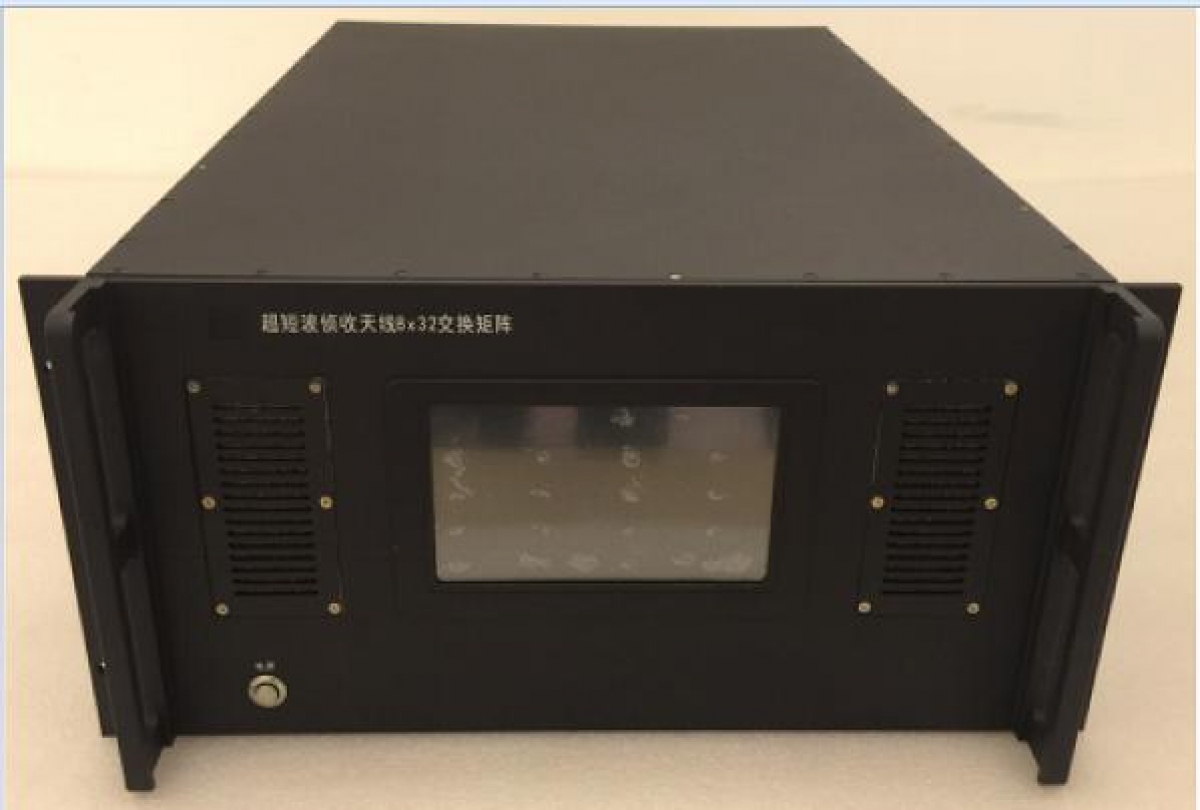

设备采用5U 19英寸标准机箱，重量＜25Kg。机箱前面板分别有16个数码管，4×4操作键盘和电源开关。机箱后面板分别有6个射频输入接口，16个射频输出接口，电源插座，RS-232接口，保险管插座和接地柱.

序号	参数名称		参数	技术指标
			符号
1	工作频率		Fi	其中输入1、2、3、4、5为30-1500MHz
				输入6为1500-3000MHz
2	增益		G	0±2dB
3	输入输出驻波		VSWR	≤2.5
4	带内增益波动(60MHZ带内		△L	≤±2dB
5	隔离度	出—入	≥55dB	≥55dB
		出—入	≥60dB	≥60dB
6	路间增益不平衡		△G	≤±3dB
7	噪声系数		NF	≤9dB
8	输入P-1dB电平		P-lin	≥5dBm
9	输入输出阻抗			50Ω
10	开关时间			≤3μs
11	机箱高度小于5μ 深度≤520mm   重量＜25kg   接头：N-50K
