TN633超短波侦收天线3×16交换矩阵(30M～3600MHz)

产品介绍

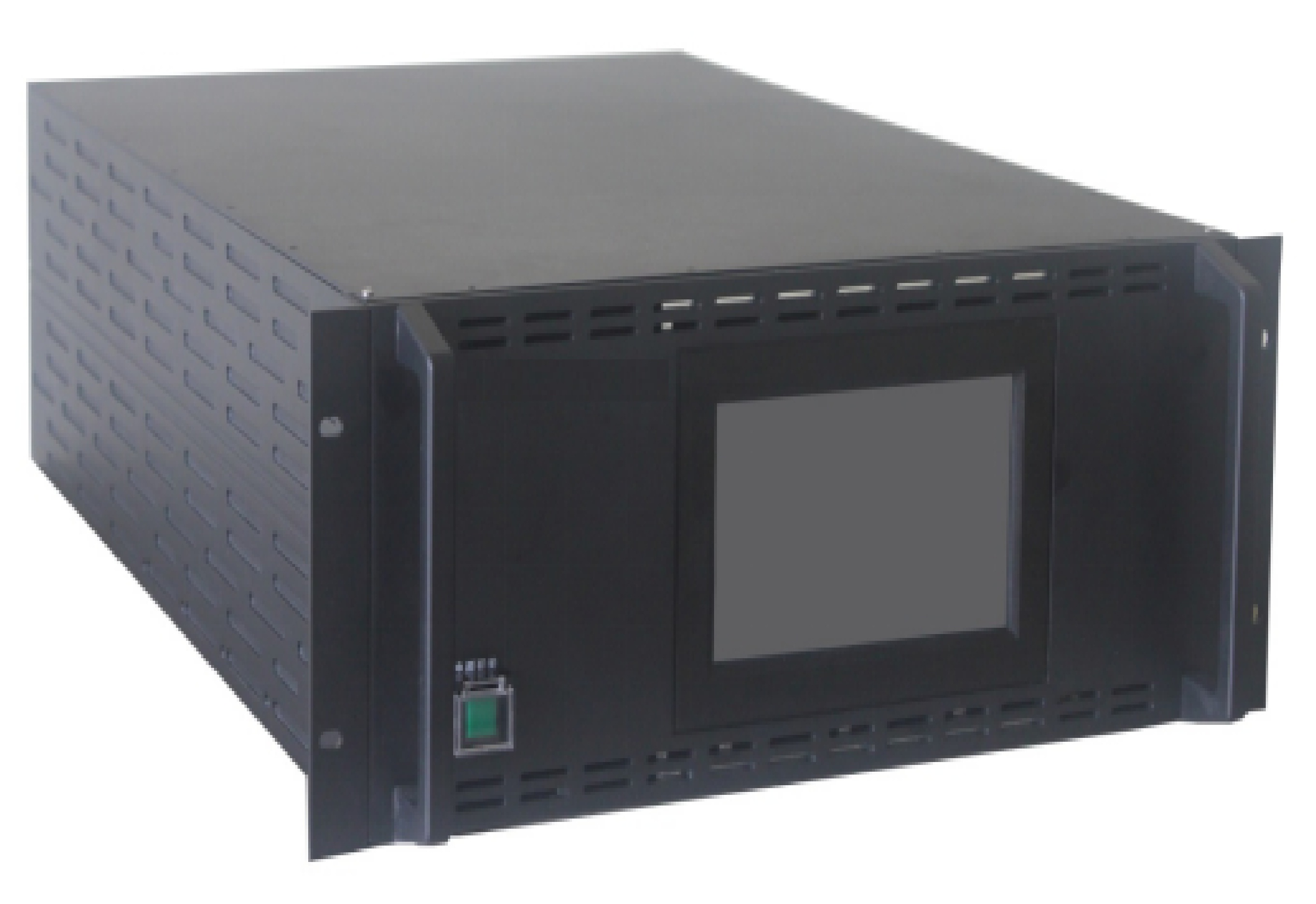

TN633超短波侦收天线3×16交换矩阵(30M～3600MHz)

产品概述

TN633超短波侦收天线3X16交换矩阵是串接在3部天线和16副接收机之间的天线共用设备，实现了30～3600MHz信号的任意切换。可以根据用户的需求做接入和输出端路数调整。

应用领域

● 无线电频谱管理

● 超短波天线需要共用和分配的相关领域

主要特点

● 全交换功能，即完成信号的点对多点切换；

● 遥控功能，可通过网络接口完成输入输出的切换和状态查询；

● 后面板提供恢复出厂设置按钮，用于完成网络IP地址、端口等的默认设置

● 掉电自动数据保存和上电自动恢复。

● 提供上位机的控制程序。

主要技术指标

1) 频率范围：30MHz～3600MHz

2) 增益：0±2dB；

3) 带内波动：≤±2dB；

4) 输入输出驻波：≤1.8；

5) 输入P-1dB：≥5dBm；

6) 输出三阶截点：≥18dBm；

7) 输出二阶截点：≥25dBm；

8) 噪声系数：≤14dB（典型值）；

9) 输入/输入间隔离度：≥72dB；

10) 输入/输出间隔离度：≥72dB；

11) 输出/输出间隔离度：≥72dB（不同输入）；

12) 输出/输出间隔离度：≥20dB（同输入）；

13) 输入物理接口：N-50K；

14) 输出物理接口：SMA-50K；

15) 输入输出阻抗：50Ω；

16) 每路输入带内馈电： +15V@350mA，可开关；

17) 远程控制：网络接口RJ-45（10M/100M自适应）。

18) 供电：220V±10%，50Hz±10%（符合“三防”标准的三芯航空插座（1火2地3零））；

19) 功耗：≤100W；

20) 设备体积：标准3U机箱，480mm深，灰黑色；

21) 单机重量：≤30Kg；
