TN109黑电台查找设备

产品介绍

产品概述

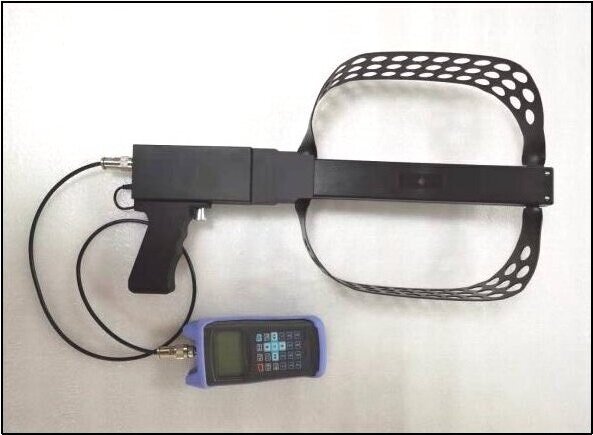

    TN109黑电台查找设备多功能数字电视场强仪和手持式定向天线组成，广泛应用于广电，部队查找领域。

主要功能

l  精确的QAM性能指标检测分析——平均功率、MER、BER、星座图。

l  支持多种DVB模式：16QAM，32QAM，64QAM，128QAM，256QAM。

l  宽码率设置：1MS/S—9MS/S。

l  QPSK COFDM功率检测。

l  频谱分析功能，能够真实反映实际频道的频谱情况。

l  全自动模拟、数字频道创建功能，适用于任何网络检测。

l  全面的模拟电视指标检测——电平、V/A、  C/N、斜率测量、 自动检测 。

l  高清晰度、超宽温度的FSTN液晶四级灰度显示，拥有良好的视觉效果。

l  快速充电、超长的连续工作时间大于6小时，适合各种测量需要。

l  一键恢复出厂设置
频率频谱

l  频谱带宽：125MHz, 62.5MHz, 12.5MHz, 6.25MHz

l  其他测试项目： 频谱扫描、载噪比（C/N）、斜率测量、干线电压测量等

数字DVB测量指标

l  频率范围： 46MHz～870MHz

l  解调形式： DVB-C/ITU-T J.83-Annex A

l  支    持： 16/32/64/128/256QAM

l  数字平均功率： 20 dBμV～110 dBμV

l  精    度： ±2dB

l  带    宽： 用户可自行设定

l  符 号 率： 1MS/S～9MS/S

l  调制误码率MER： 22dB～39dB

l  精    度： ±2dB

l  比特误码率BER： 1E-3 to 1E-9 纠错前/后

模拟电视测量指标

l  频率范围：46MHz～870MHz

l  电    平： 20dBμV～120dBμV

l  精    度： ±1.5dB

l  输入阻抗： 75Ω

l  频道扫描： 扫描频道总数最多120个频道

电源供给

l  电    池： 7.2V 1600mAH 镍氢电池

l  充 电 器： AC 90～240V 50/60Hz

l  工作时间： 大于6小时/充足电

l  充电时间： 大于3.5小时

手持式测向天线指标

l  频率范围：9KHz～200MHz

l  驻波比：≤ 2.5

l  前后比：＞10dB

l  天线增益：－28 dBi~+7 dBi
