TN209搬移式短波有源测向天线

产品介绍

TN209搬移式短波有源测向天线

产品概述

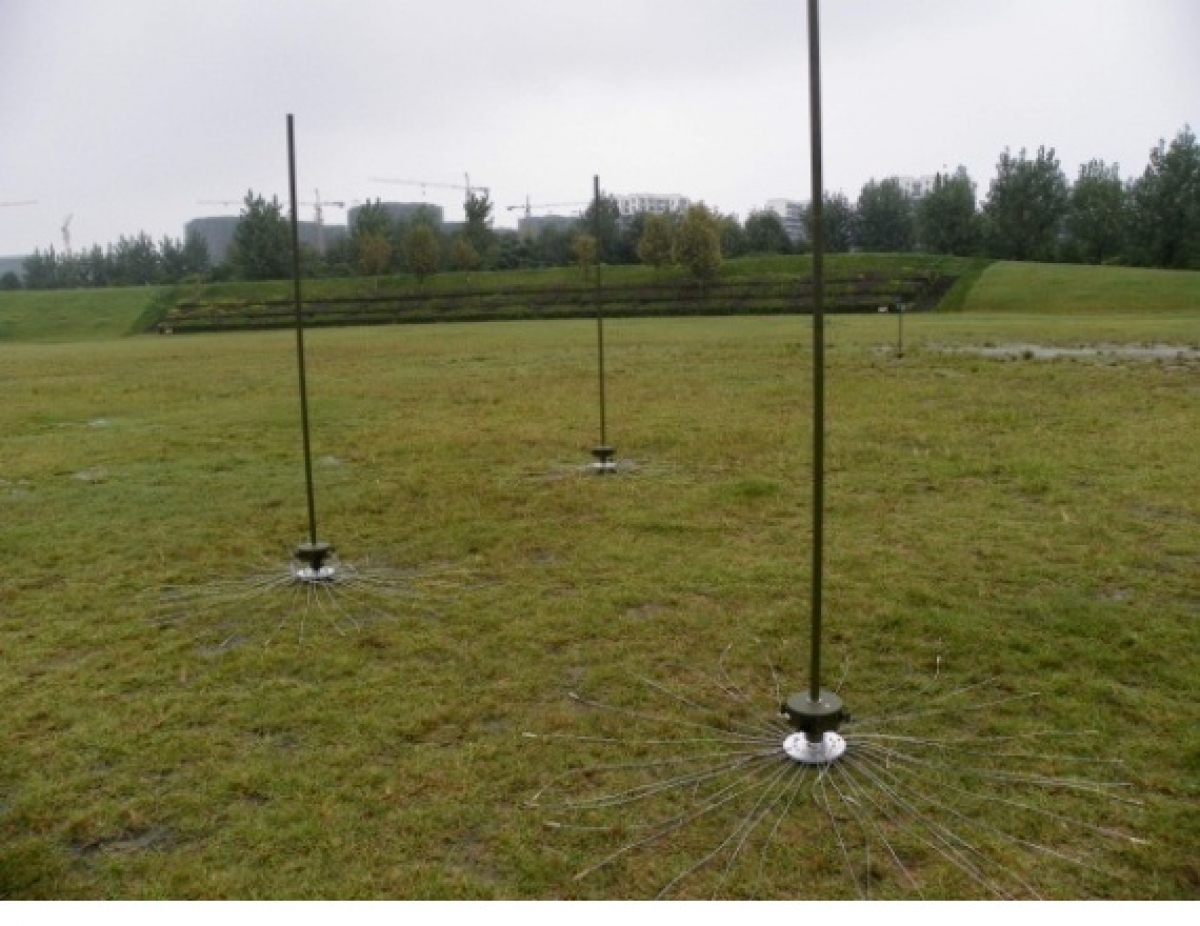

TN209 搬移式多阵元测向天线用于接收1.5MHz～30MHz频段内的无线通信信号供短波侦测站测定来波方位，该设备具有良好的三防能力，适应于野外高、低温、潮湿的工作环境。可用于半移动式监测系统，也可用于固定式监测系统。适用于Watson-Watt，相关干涉仪等测向体制。

有源天线架设高度为2.4m，其中线天线振子长度为2.2m，天线重量约4.5kg，内置短波宽带放大器，具有接收灵敏度高、体积小、重量轻等特点并具有良好的“三防”能力。

应用领域

● 无线电监测、侦察、无线电频谱管理

● 多信道测向系统

主要特点

●   精确的测量

●   体积小、功耗低、安装方便

主要技术指标

内容	指标	备注
频率范围	1.5MHz～30MHz
极化方式	垂直极化
测向准确度	≤3º（RMS）
二阶截点	≥35dBm
三阶截点	≥25dBm
输出驻波比	≤2.0
接口	N 型
外型尺寸	高度为2400mm
重 量	约 6KG
电源	DC 15V 100mA
工作温度	-25℃ ~＋55℃
储存温度	-40℃ ~＋70℃
