TN212 短波倒V宽带天线

产品介绍

TN212  短波倒V宽带天线

产品概述

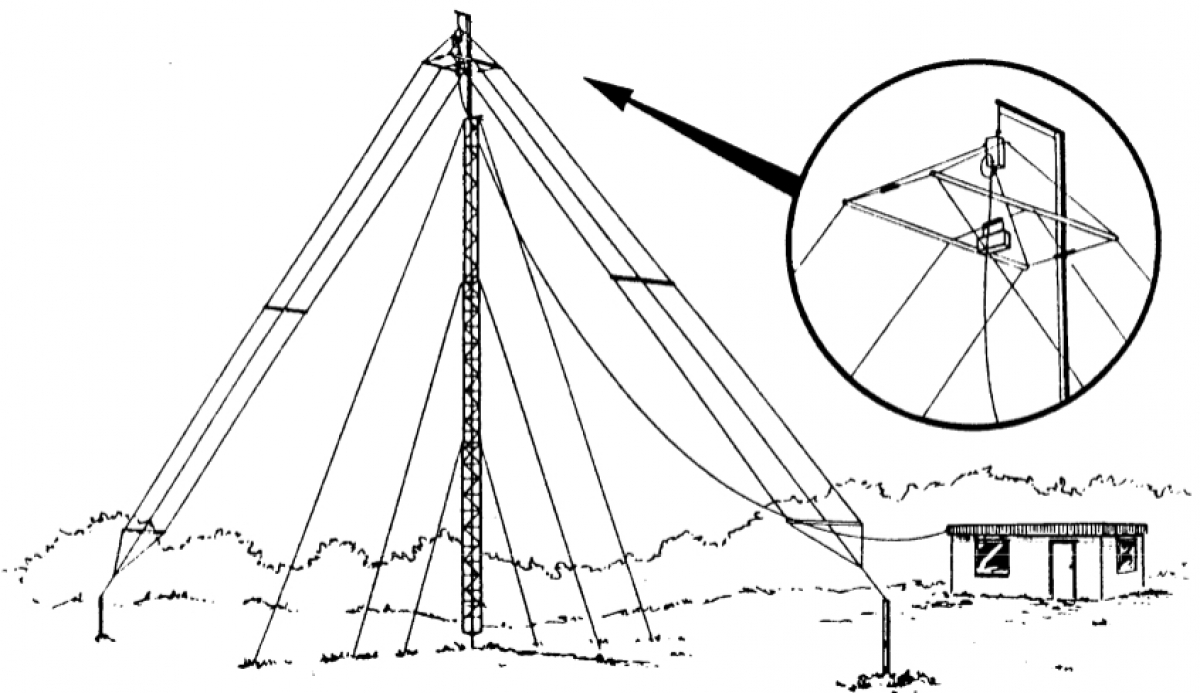

TN212倒V宽带天线，为短波通信而设计的宽带、行波、近垂直入射 （NVIS）天线。天线的阻抗转换器采用非整比变换技术，天线辐射体为对称四 振子伞形（倒V形）结构，阻抗转换器置于天线杆顶端、天线振子臂采用网络 匹配器末端加载、天线振子线和馈电连接采用"库力科夫方式"。因此该天线具有宽频带免调谐、全方向高效率、结构简单可靠、架设方便等特点，实现全方向基本无"静区"和免天线调谐通信的最佳战术天线。

应用领域

●   移动小功率短波通信

主要特点

●   全方向高效率

●   宽频带免调谐

●   结构简单可靠

●   架设方便

主要技术指标

内容	指标	备注
频率范围	2 MHz～30MHz
功率容量	125W/400W/1000W	功率可选
极化方式	天波+地波
标称阻抗	50Ω（不平衡）
电压驻波比	≤2.5（典型值）
极化方式	水平极化+垂直极化
匹配器接口方式	SL16-J5
天线尺寸	30m*1.3m
重量	6.5kg～8Kg
方向性	若全向
