TN214 短波多模多馈天线

产品介绍

TN214 短波多模多馈天线

产品概述

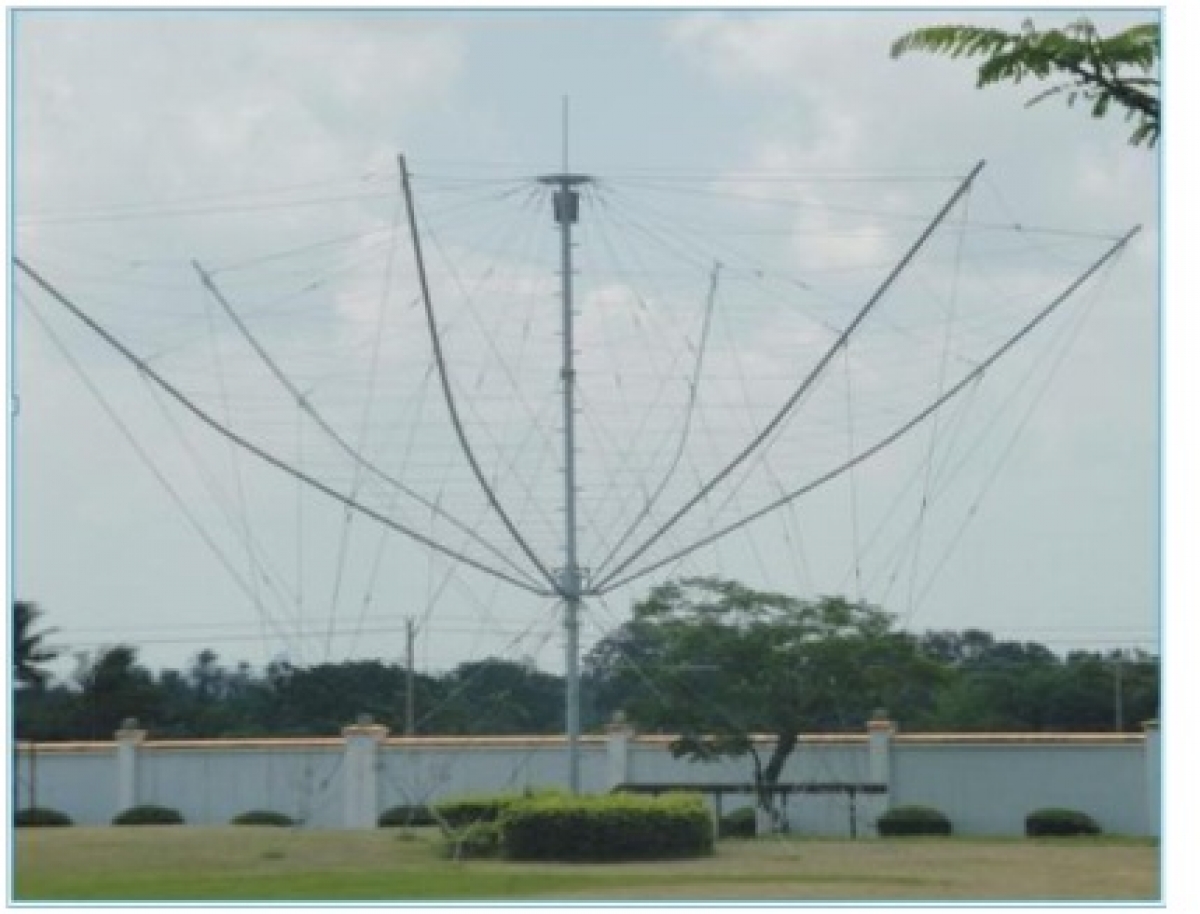

TN214 短波多模多馈天线应用于天线固定通信台站，可与工作频率 3 MHz -30MHz 的各类电台配套使用。该天线由锥形支撑体支撑，4 根振子线从上向下依次盘旋，组成具有 3 副天线效能的天线阵，其特殊的结构设计，使天线具有多馈功能（3 路）和多仰角工作模 式（2 种），天线在水平面无方向性，在垂直面内具有互补的高仰角和低仰角模式，抗极化衰落能力强，收信时噪声电平低，工作频带宽并可免天线调谐。天线可实现远近不同距离的全方位覆盖，不仅可方便用于 1 点对多点的通信，也可用于覆盖地（海）域通信、 对机动目标通信、备用通信等，是新建、扩建短波通信工程的一种优选天线。

应用领域

●   短波中近距离固定台大功率通信

主要特点

●   具有多馈功能

●   可多仰角工作

●   工作频段宽

●   可全向通信

●   抗极化衰落能力强

主要技术指标     （ 胡先生  15882355514）

内容	指标	备注
频率范围	3MHz～30MHz
输入路数	3路
输入功率	每路≤1.6KW(PEP)
极化方式	椭圆极化
辐射方向	水平全向
电压驻波比	＜2.0（typ.）
路间隔离度	≥20（typ.）
增益	7dB （typ.）
阻抗	50欧姆
占地面积	35平方米
抗风能力	12级
重量	780kg（含包装箱）
工作温度范围	-45℃～+55℃
