TN217短波笼形天线

产品概述

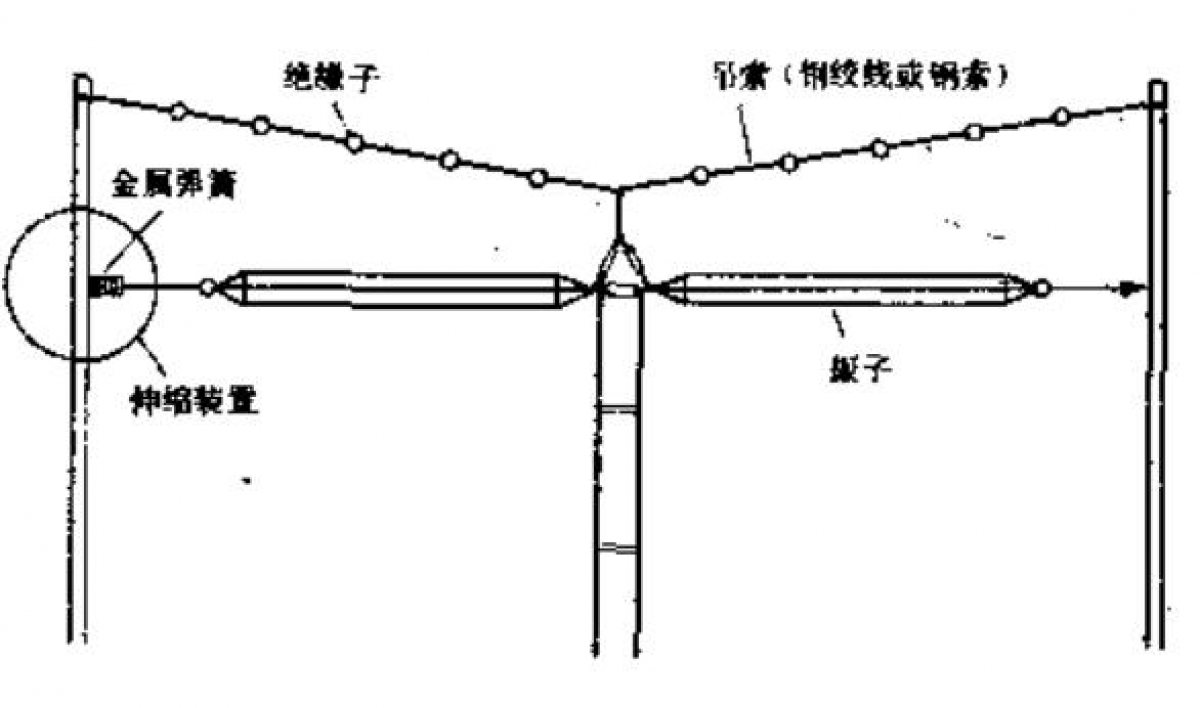

TN217该笼形天线采用软线结构。笼形共有六根振子，天线振子为铜线，笼圈采用金属圈，直径为1米。输出端通过阻抗变换器将天线的输出阻抗变到50欧，方便通过馈线与接收机相接。天线采用两根钢支撑杆（Φ100×10000mm）支撑，支撑杆自带底座，并由拉绳固定。

技术指标：

(1) 频率：6MHz～30MHz（重点频率10-20MHz）

(2) 电压驻波比：＜2.5（TYP）

(3) 增益：＞5dBi（typ）

(4) 极化：水平极化(胡先生：18628376367)

(5) 输入阻抗：50Ω

(6) 承受功率：400W

结构特性

1、接头型号：N-K型（或用户指定）

2、外型尺寸：1米×21米，架高10米

3、涂覆：军绿

4、天线重量：小于15kg（不含支撑杆）

环境

  1、工作温度：-45℃～+70℃

  2、相对湿度：10%～90%

  3、可在降雨条件下正常工作

  4、具有抗盐雾和防霉菌能力
