TN502中短波调频接收天线

产品概述

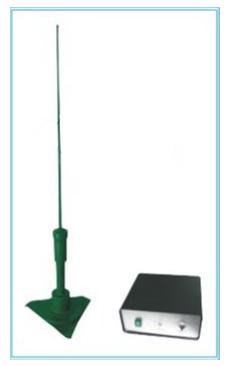

TN502 中短波、调频接收天线用于接收500KHz～108MHz 无线电信号。内置低噪声 射频放大器，电缆插座采用埋入式设计,本产品由两部分组成：天线和控制盒。

控制盒的作用：1、 为天线供电，并控制输出信号；2、具有2路输出，能同时接两台接收终端设备；3、具有 6 级可调衰减功能。

主要技术指标

内容	指标	备注
频率范围	500KHz～108MHz
天线系数	≤6dB(typ)
极化方式	垂直极化
放大器幅频特性	±3dB
信号输出	2 路输出
路间隔离度	≥30
噪声电平	≤-12dBμ V
输出驻波比	≤2.0
输入截点	二阶≥50dBm
	三阶≥30dBm
输出接口	N 型插头
电源电压	AC 220V±10%
安装尺寸	天线高：1600mm
	控制盒：220mm×200mm×100mm
应用温度	-40℃ 到＋55℃
贮存温度	-50 ℃ 到＋65 ℃
