TN226超短波测向天线

产品概述

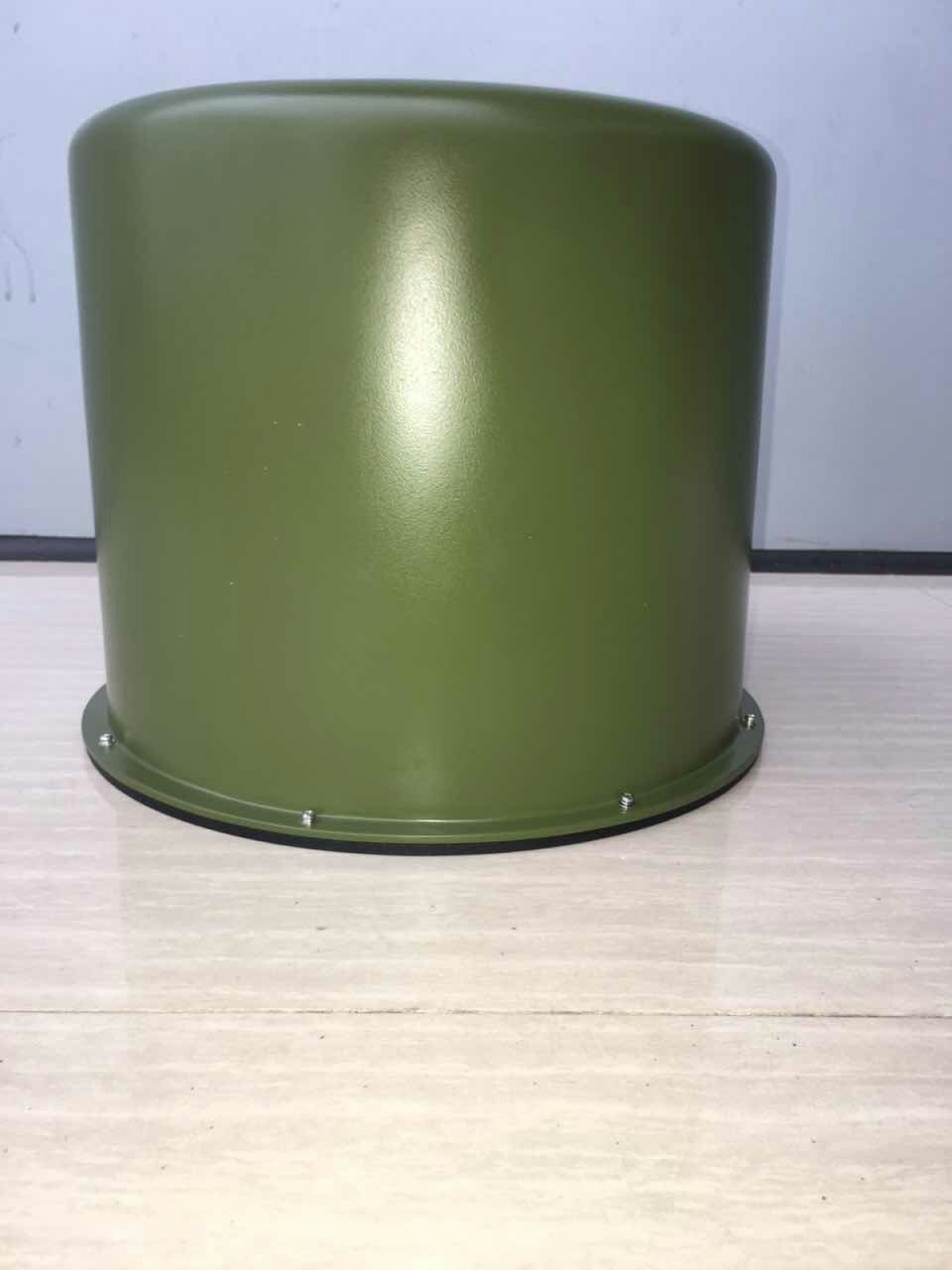

TN226 双通道测向天线可接收1GHz～8GHz宽带范围无线电波，经过 RF 模块处理后输出可用于无线电测向的 RF 信号。支持空间谱估计测向或相关干涉仪测向，无需场地校正也能达到极高的测向准确度。

天线具有体积小、性能稳定、测向准确度高、测向灵敏度高等优点，具有良好的环境适应性，采用不同的结构形式可实现车载和固定站使用，是理想的无线电频谱管理测向天线。

应用领域

● 无线电频谱管理

● 无线电测向

主要特点

●   测向准确度高

●   测向灵敏度高

●   幅相一致性好

●   性能稳定

技术指标：

(1) 频率范围：1GHz～3GHz;3GHz～8GHz

(2) 极化方式：垂直极化

(3) 天线测向灵敏度：1～10uV/m(typ)

(4) 天线测向准确度：≤1°RMS（无反射环境测试）

(5) 测向天线通道：2

(6) 天线校准通道：有

(7) 天线控制方式和控制信号数量：＜12位TTL控制电平(+2.5V~+5V)

(8) 天线元通道幅度一致性：≦1db（RMS）

(9) 天线元通道相位一致性：≦6°（RMS）

(10) 工作温度：-40～+65℃

(11) 存储温度：-40～+85℃

(12) 防护等级：IP55

(13) 天线射频接插件类型：N-50K型

(14) 天线控制插座类型：Y50EX1419ZJ10

(15) 天线重量：≤15Kg

(16) 天线直径：约0.35米

(17) 天线高度：＜0.4米

(18) 天线供电：+12V

(19) 天线功耗：≤30W

(20) 天线元数量：9×2

(21) 天线元类型：有源

(22) 天线元驻波：≤2.5（typ）

(23) 天线元阻抗：50欧姆

(24) 天线元幅/相一致性：满足双通道相关干涉仪体制理论测向要求

(25) 通道间幅/相一致性：幅度≤1dB；相位≤6°

(26) 开关隔离度：＞40dB

(27) 端口驻波：＜ 2.5

(28) 开关切换通道稳定时间：＜1uS
