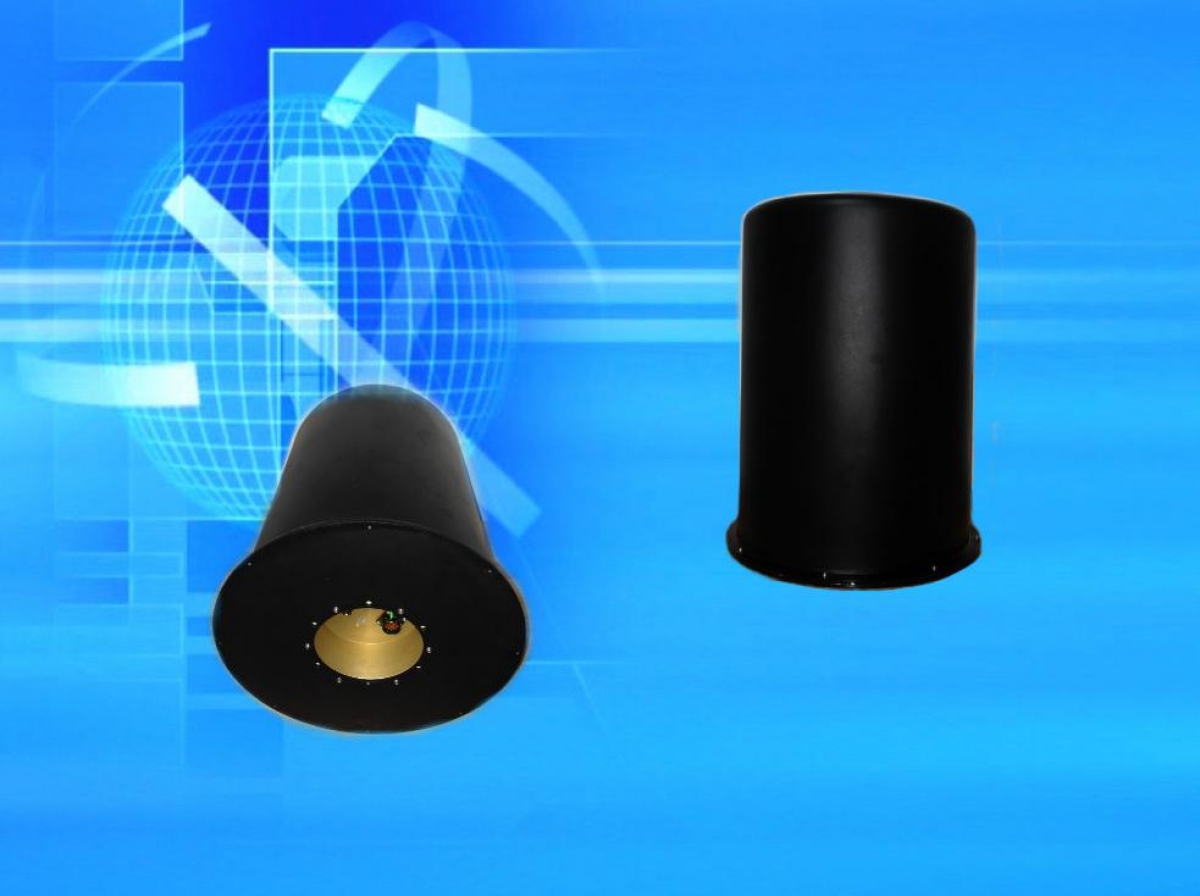

TN227 超短波紧凑型测向天线

产品概述

TN227超短波紧凑型测向天线可接收20MHz~8GHz宽带率范围无线电波，经过RF模块处理后输出可用于无线电测向的RF信号，可选择单通道或双通道输出。具有体积小、性能稳定、测向准确度高、测向灵敏度高等优点，是理想的无线电频谱管理测向天线。

应用领域

● 无线电频谱管理

● 无线电测向

主要特点

●   测向准确度高

●   测向灵敏度高

●   幅相一致性好

●   性能稳定

主要技术指标

(1) 频率范围：垂直极化20MHz ~8GHz

(2) 支持测向体制：瓦特森·瓦特、相关干涉仪测向体制

(3) 170MHz～1300MHz   垂直极化天线阵2

(4) 1.3GHz～3GHz      垂直极化天线阵3

(5) 3GHz～8GHz        垂直极化天线阵4

(6) 天线阵形式：8+1圆阵列

(7) 极化方式：垂直极化

(8) 天线元类型：交叉磁环  （20MHz～170MHz）

(9) 偶极子天线  （170MHz～8GHz）

(10) 天线阵元数：3元  （20MHz～170MHz）

(11) 8元×3 （170MHz～8GHz）

(12) 输出通道数：单通道

(13) 支持测向体制：瓦特森·瓦特    （20MHz～170MHz）

(14) 单通道相关干涉仪（170MHz～8GHz）

(15) 天线安装方式：天线底部提供安装螺纹孔连接

(16) 天线增益：-15dBi～+10dBi 典型值（整机信号输出口处测试）

(17) 天线单元幅度一致性：≤1dB

(18) 天线单元相位一致性：≤6º

(19) RF连接器：N-50K

(20) 测向准确度：typ. 3°RMS(无反射环境)

(21) 测向灵敏度：≤20uV/m（测试接收机灵敏度≤1uV，测向带宽1kHz，平均时间2秒，示向度波动3ºRMS）

(22) 天线元通道幅度一致性：≦1db（RMS）

(23) 天线元通道相位一致性：≦6°（RMS）

(24) 控制连接器：航空连接器

(25) 重量：约10Kg

(26) 输入阻抗：50Ω

(27) 工作温度范围：-40…+65℃

(28) 天线直径：约300mm

(29) 天线高度：约560mm
