产品介绍

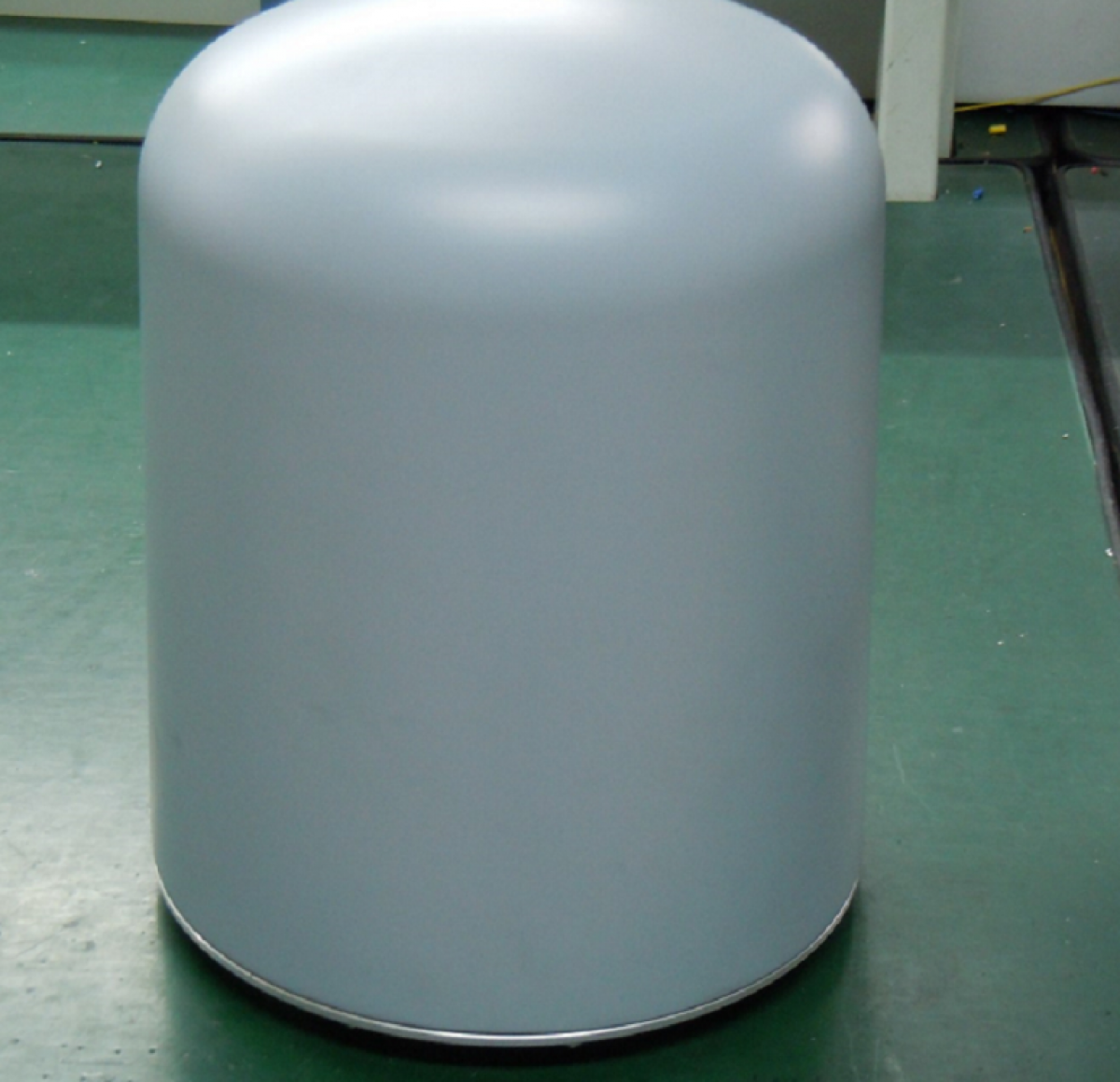

TN229 微波双通道九单元测向天线

产品概述

TN229  微波双通道九单元测向天线可接收1GHz~18GHz宽带率范围无线电波，经过RF模块处理后输出用于无线电测向的RF信号，可双通道或多通道输出。具有体积小、性能稳定、测向准确度高、测向灵敏度高等优点，是理想的无线电频谱管理、电子对抗测向天线。

应用领域

● 无线电频谱管理

● 无线电测向

主要特点

● 测向准确度高

● 测向灵敏度高

● 幅相一致性好

● 性能稳定

技术指标

(1) 频率范围：1GHz ～18GHz

(2) 天线阵频率分段：1GHz  ～3GHz  天线阵1

3GHz  ～8GHz  天线阵2

8GHz  ～18GHz 天线阵3

(3) 天线阵元数量：8+1

(4) 支持测向体制：相关干涉仪、空间谱估计测向体制

(5) 极化：垂直极化

(6) 测向通道：2

(7) RF连接器：N型（母头）

(8) 测向准确度：垂直极化typ. 2°RMS(无反射环境)

(9) 测向灵敏度：typ.≤20uV/m

(10) 控制连接器：航空连接器

(11) 天线元通道幅度一致性：≦1db（RMS）

(12) 天线元通道相位一致性：≦6°（RMS）

(13) 重量：＜20Kg

(14) 输入阻抗：50Ω

(15) 天线直径：约400mm

(16) 天线高度：约620mm

工作温度范围：-40～+65℃
