TN234超短波固定式监测测向天线

产品概述

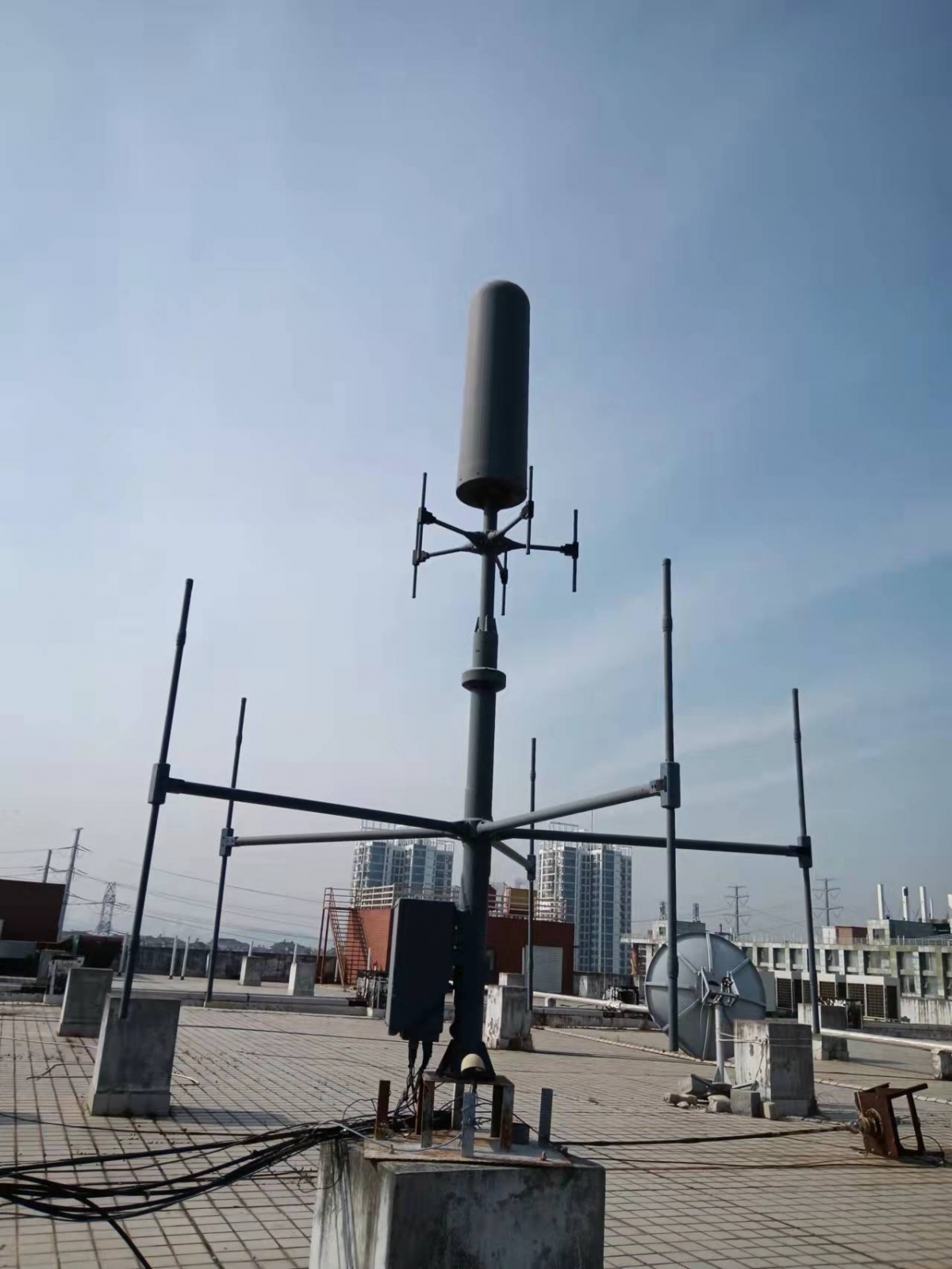

TN234 超短波固定式监测测向天线主要功能是实现空间无线电信号的接收和预处理，为后端设备提供具有方位信息的射频信号，实现宽频带测向功能，天线阵根据频段不同布置成两个圆形阵列。 测向天线工作频率范围为 30MHz～3000MHz。主要由30MHz～1000MHz天线阵、 1000MHz～3000MHz 天线阵、低噪声放大器、射频处理器和射频电缆等部件组成，所有部件均封装在圆形玻璃钢罩体内，具有良好的环境适应性。

应用领域

●   用于干涉仪测向体制

●   空间谱测向体制等测向系统

主要特点

●   频带宽

●   灵敏度高

●   幅相一致性好

●   结构紧凑、体积小、重量轻、便于安装

主要技术指标

内容	指标	备注
频率范围	20MHz～3000MHz
驻波比	≤2.5（typ.）
相位一致性	≤5° （RMS）
幅度一致性	≤1dB（RMS）
极化方式	垂直极化
天线通道数	3通道
天线系数	30MHz～300MHz： ≤20dB (Typ.) 300MHz～1000MHz： ≤25dB (Typ.) 1000MHz～3000MHz：≤30dB (Typ.)
