TN235超短波便携式测向天线

产品介绍

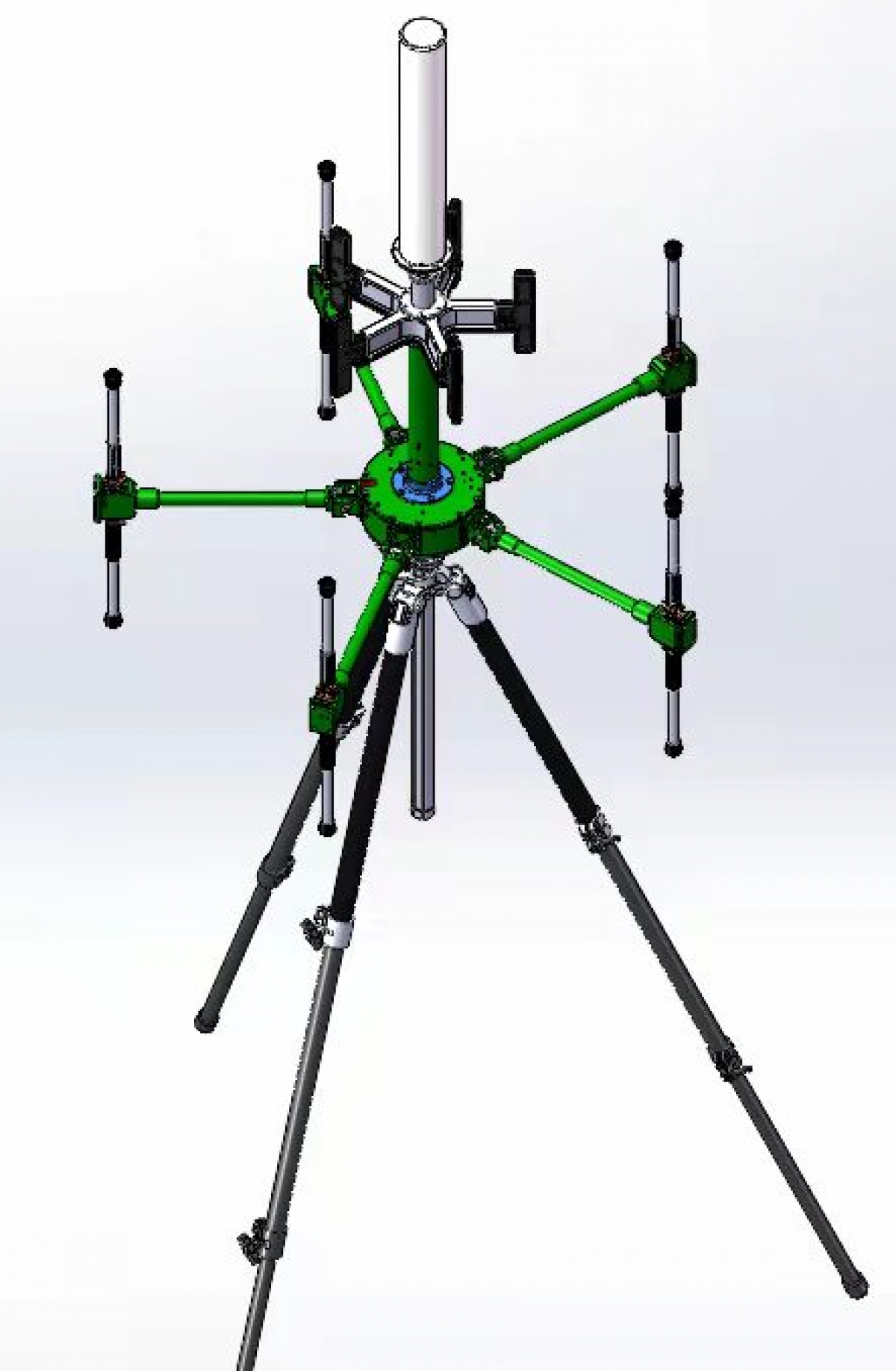

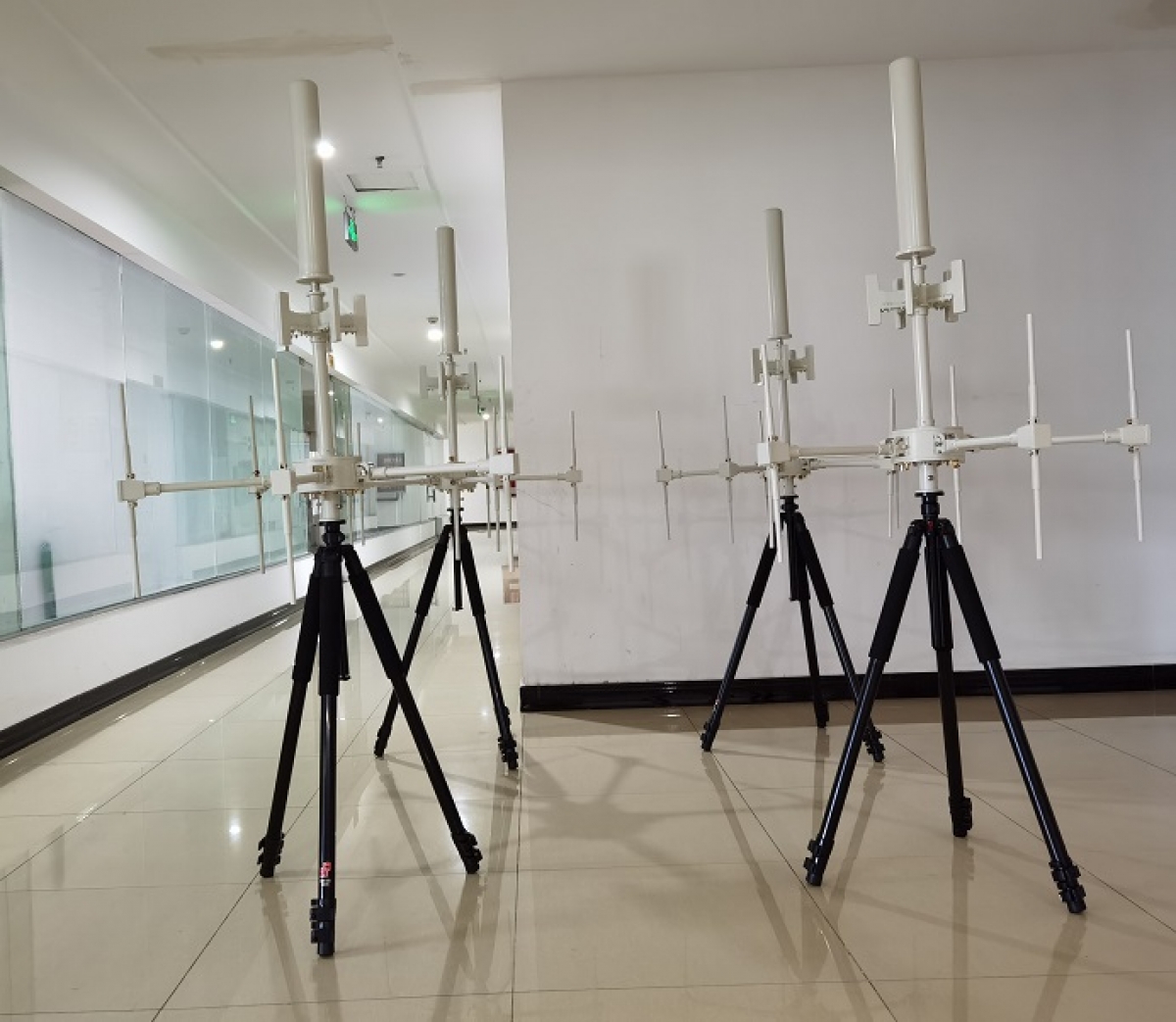

TN235超短波便携式测向天线

产品概述

TN235超短波便携式测向天线可接收20MHz-3000MHz宽带范围无线电波，经过 RF 模块处理后输出可用于无线电测向的 RF 信号。支持相关干涉仪测向，无需场地校正也能达到极高的测向准确度。天线具有体积小、性能稳定、测向准确度高、测向灵敏度高等优点，具有良好的环境适应性，采用不同的结构形式可实现车载和固定站使用，是理想的无线电频谱管理测向天线。

应用领域

● 无线电频谱管理

● 无线电测向

主要特点

●   测向准确度高

●   测向灵敏度高

●   幅相一致性好

●   性能稳定

主要技术指标

(1) 频率范围：垂直极化 20MHz～3000MHz;

(2) 天线测向灵敏度： 垂直极化：1～10uV/m（典型值）

(3) 天线测向准确度: 垂直极化：≤1°RMS（无反射环境测试）

(4) 测向天线信道：五通道

(5) 天线阵元：5元圆阵 X2

(6) 天线控制方式和控制信号数量：＜10 位+5V TTL 控制电平

(7) 天线元通道幅度一致性：≦1db（RMS）

(8) 天线元通道相位一致性：≦5°（RMS）

(9) 工作温度：-40～+55℃

(10) 存储温度：-40～+85℃

(11) 湿度：+25℃/+55℃/95%

(12) 防护等级：IP55

(13) 天线输出射频接插件类型：N 型射频输出 X2

(14) 天线控制插座类型：Y50EX1219ZJ10

(15) 天线重量：约 7Kg（含三脚架+监测天线）

(16) 天线展开尺寸： 直径：约 1.2 米    高度：约 0.6 米

(17) 天线折叠尺寸：直径：约306mm    高度：约  523mm

(18) 天线供电：+12V    天线功耗：≤15W
