TN317盘锥天线

产品介绍

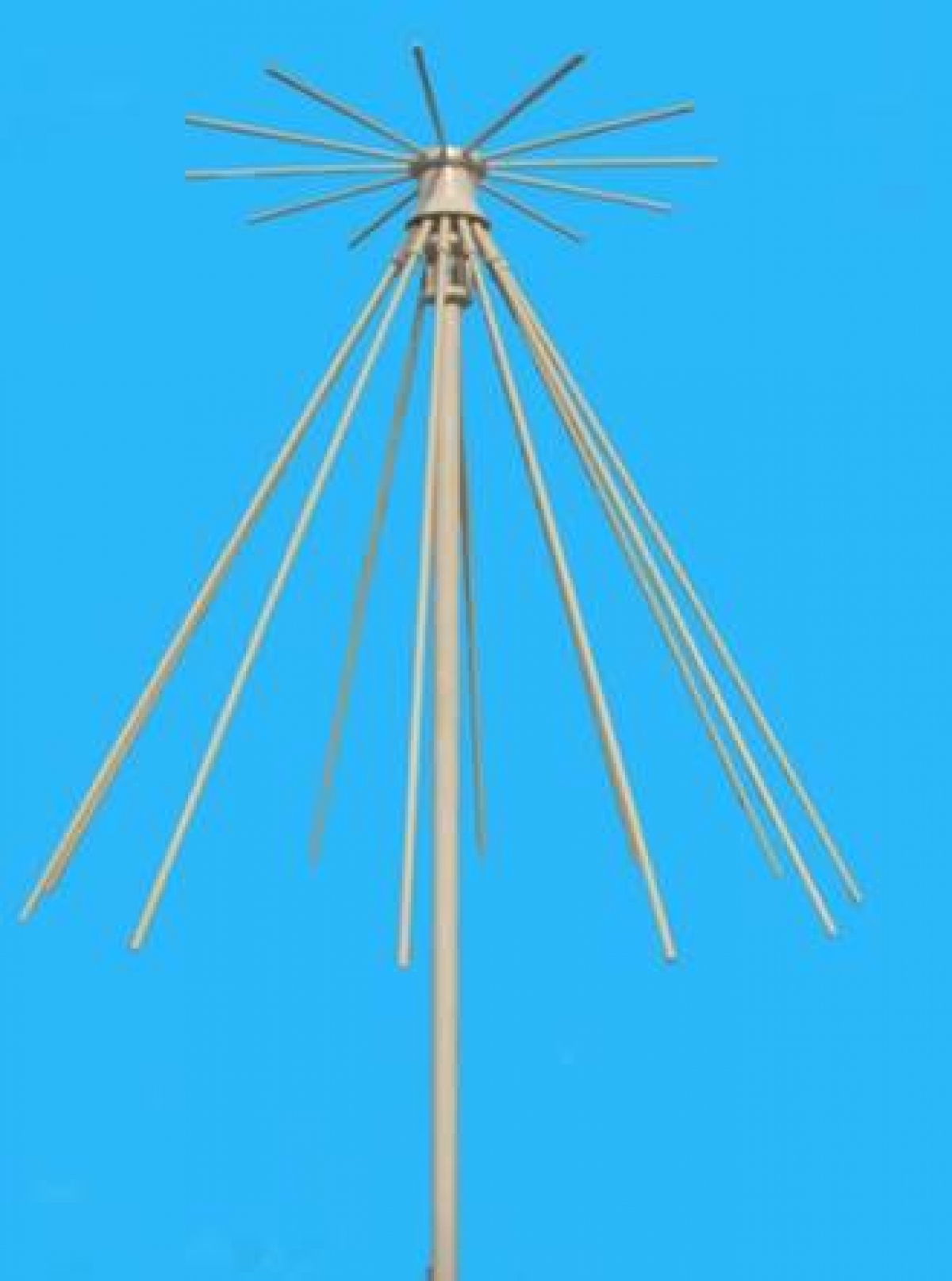

TN317盘锥天线

产品概述

      TN317盘锥天线是成都中天恒源研发生产的一种线极化宽带全向天线，可在车上和地面上应用；天线在金属管末端安装使用。盘锥天线既可用于发射，也可用于接收，它们的最大辐射方向增益典型值为0dBi。加上LNA后，即可变为有源天线(只能用于接收)，增益提高10dBi以上。

应用领域

●   广播电视、无线电频谱管理

主要特点

●   灵敏度高

●   性能稳定

●   体积小

主要技术指标

频率	驻波比	天线增益	功率	连接类型	尺寸
40MHz-1GHz	2.5	0dB（typ）	100W	N	Φ2150x1300mm
80MHz-1GHz	2.5	0dB（typ）	100W	N	Φ1070x700mm
800MHz-2GHz	2.5	0dB（typ）	80W	N	Φ360x140mm
1GHz-12GHz	2.5	0dB（typ）	80W	SMA	Φ100x80mm
3GHz-15GHz	2.5	0dB（typ）	80W	SMA	Φ65x42mm
14GHz-26.5GHz	2.5	0dB（typ）	200W	SMA	Φ65x22mm
