TN354 双极化全向监测接收天线

产品介绍

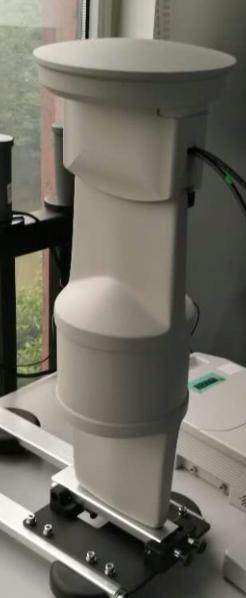

TN354 双极化全向监测接收天线

产品概述

TN354双极化全向监测接收天线是成都中天恒源研发生产，天线具有超宽带双极化工作特性，垂直极化可接收20MHz～8GHz垂直极化无线电波。垂直极化方位上具有全向覆盖的特性，方位面方向图为圆。水平极化可接20MHz-1.3GHz宽带频率范围的水平极化无线电波。具有体积小、性能稳定、噪声低、灵敏度高等优点，适合电磁环境变化很大的场合使用，是理想的广播电视、无线电频谱管理监测接收天线。

应用领域

● 安全部门、部队、广电

● 地方无线电管理部门

● 无线通信领域

主要特点

●   超宽带,双极化

●   灵敏度高、动态范围大

●   体积小、性能稳定

垂直极化技术指标

内容	指标	备注
频率范围	20MHz~8GHz
极化	垂直极化/水平极化
增益	≥0dBi （typ.）垂直极化（20MHz~8GHz） -28dBi～0dBi    水平极化（20MHz~1.3GHz）
输出阻抗	50Ω
电压驻波比	＜2.5（typ.）频率大于150MHz
外形尺寸	直径：约160mm
	高度：约500mm
连接器	N-50K
结构	底部法兰盘安装
重量	约3.5kg
工作温度范围	-40℃~+65℃
