TN239无人机双通道测向天线

产品介绍

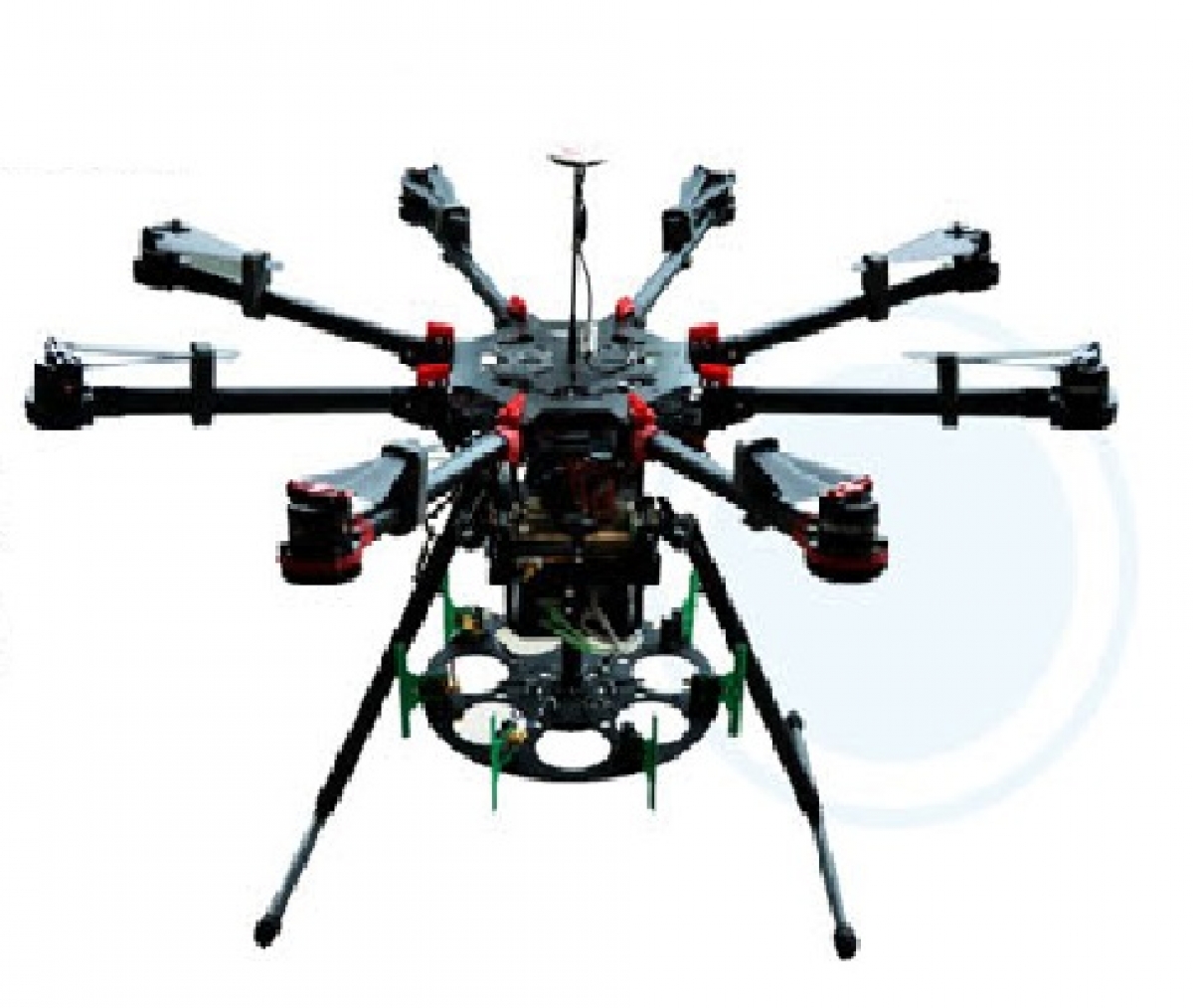

TN239无人机双通道测向天线

(1) 轻量化设计，大幅度减少天线重量。

(2) 采用有源天线振子单元的测向天线阵，提供极高的灵敏度。

(3) 分频段测向天线阵，进一步减轻重量，降低无人机负荷。

(4) 优异的幅相一致性，极低的天线互藕影响，可提供很好的测向准确度。 领先的技术 测向天线采用了多天线单元和相关干涉仪方法测向，在实际环境中抗干扰能力出色，即使在大量反射信号的环境下，系统依然能提供准确的示向度，极强的抗环境干扰能力。

主要技术指标



频率范围		天线阵 1：20MHz～1GHz 天线阵 2：800MHz～3GHz
极化方式		垂直极化
测向体制		支持相关干涉仪测向体制
天线元类型		有源偶极子
天线阵形式		五单元均匀圆阵
二阶截点		＞55dBm
三阶截点		＞33dBm
阻抗		50Ω胡先生：18628376367
VSWR		＜2.5
测向精度	20MHz-200MHz 200MHz-1GHz 1GHz-3GHz	＜3°RMS 典型值             ＜1°RMS 典型值     ＜1.5°RMS 典型值 无反射环境测试
测向灵敏度	垂直极化 20MHz-100MHz 100MHz-2GHz 2GHz-3GHz	＜10uV/m ＜5uV/m ＜10uV/m 3°RMS 示向度波动，0.6kHz 带宽，2s 平均时间。
开关切换时间		＜1us
通道数		双通道
工作电压		+12V
工作电流		天线阵 1：＜300mA 天线阵 2：＜260mA
工作温度		-10～+65℃
存储温度		-20～+85℃
湿度		+25℃/+55℃/95%
抗风		80Km/h
外形尺寸	直径×高	天线阵 1：约Φ615mm×310mm 天线阵 2：约Φ280mm×283mm
重量		天线阵 1：＜4Kg 天线阵 2：＜3Kg
